VELUX Fenstergrößen der Baureihen VES, V21 und V22
In den folgenden drei Tabellen finden Sie die Maße der Typen GGU/ GGL/ GPU/ GPL/ GHU/ GHL/ GTU/ GTL/ GXU und GXL und die bei VELUX verwendeten Größencodes. Im Shop werden ausschließlich die aus den Maßen abgeleiteten VELUX Größencodes verwendet. Die tatsächliche Fenstergröße wird immer außen an den Blechen des feststehenden Rahmens gemessen.
Baureihe V22, Baujahr 2013 bis heute
Baureihe V21, Baujahr 2000 bis 2013
Baureihe VES, Baujahr 1991 bis 2000
VELUX Fenstergrößen ab 1969 und dazu passender VELUX Austauschfenster
In den nächsten zwei Tabellen finden Sie die Maße der VELUX Dachfenstertypen VL, VK, VG, VX, VS und VE ab 1969 und Ihre maßgleichen 1:1 Austauschfenster VU und VKU. Im Shop werden ausschließlich die aus den Maßen abgeleiteten Größenbezeichnungen verwendet. Die tatsächliche Fenstergröße wird immer außen an den Blechen des feststehenden Rahmens gemessen.
Baureihe V21 Austauschfenster, Baujahr 1991 bis heute
unbenannte Baureihen, Baujahr 1969 bis 2001
Fenstergrößen von nicht mehr lieferbaren VELUX Fenstern
Ausstiegsfenster VT 048 mit Blendrahmenaußenmaß von 84 x 152 cm.
Großformatfenster VL 147 mit Blendrahmenaußenmaß von 173 x 144 cm
Großformatfenster VF 127 mit Blendrahmenaußenmaß von 154 x 138 cm
Schwingfenster GGL-9 (55 x 70 cm) und GGL-5 (70 x 118 cm)
Schwingfenster VF entsprechen nicht der Maßtabelle und können nicht gegen VU / VKU - Fenster ausgetauscht werden.
Dachbalkon VES-System (GEL 308 3057). Hier ist das untere Tür-Element ca. 7 cm kürzer als beim aktuellen Dachbalkon
Fassadenfenster VZ 081.100
Fenstergrößen zu ausländischen VELUX Dachfenstern
Fenster mit älteren Größencodes die dem aktuellen Maßsystem entsprechen:
Schwingfenster GGL-6 (55 x 98 cm) entspricht heute CK04
Schwingfenster GGL-1 (78 x 98 cm) entspricht heute MK04
Schwingfenster GGL-14 (78 x 118 cm) entspricht heute MK06
Schwingfenster GGL-2 (78 x 140 cm) entspricht heute MK08
Schwingfenster GGL-3 (94 x 160 cm) entspricht heute PK10
Schwingfenster GGL-4 (114 x 118 cm) entspricht heute SK06
Schwingfenster GGL-10 (114 x 140 cm) entspricht heute SK08
Schwingfenster GGL-7 (134 x 98 cm) entspricht heute UK04
Schwingfenster GGL-8 (134 x 140 cm) entspricht heute UK08
Fenstergrößen, Scheibengrößen, Innenfuttergrößen

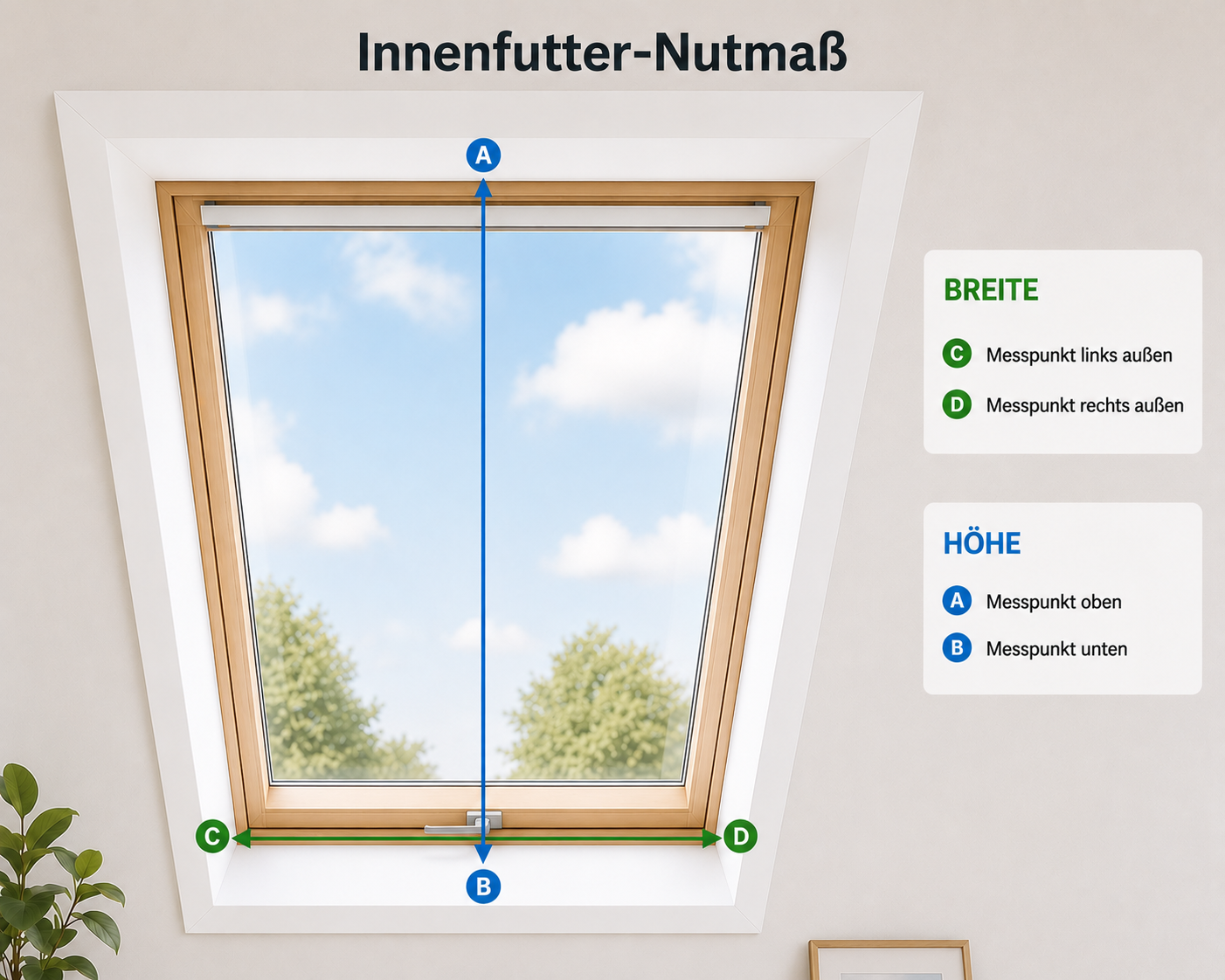

Maßangaben beziehen sich bei VELUX immer auf die Maße an der Außenkante (Blendrahmen) des Fensters. In der folgenden Tabelle finden Sie die sogenannten Innenfutter-Nutmaße älterer und aktueller VELUX Dachfenster. Das Innenfutter-Nutmaß können Sie am vorhandenen Fenster direkt an der Wandkante messen. Jedes VELUX Dachfenster besitzt eine ca. 12 mm tiefe umlaufende Nut, in welche die Gipskartonplatten oder Holzbretter der Wandverkleidung eingeschoben werden:
